Керівництво з техніки розрізання

Промислові технології розрізання є наріжним каменем гнучкої упаковки, переробки пластикової плівки, обробки фольги та виробництва спеціального паперу. Вибір між методологіями різання бритвою, зсувом і різанням безпосередньо визначає якість країв, утворення пилу, термічну деградацію та динаміку натягу полотна на високошвидкісному різально-перемотальному обладнанні. Правильна геометрія ножа, точна глибина проникнення, диференціальні вали намотування та замкнуте регулювання натягу мають першочергове значення для досягнення рівномірних профілів натягу полотна та бездефектних готових рулонів.

Зміст

1. Вступ до методів різання

2. Механіка різання бритвою

3. Принципи різання зсувом

4. Системи контролю натягу та профілі намотування

Вступ до методів різання

Методи різання в гнучкій обробці матеріалів поділяються на різання бритвою, різання зсувом і різання з надрізами, кожен з яких використовує різні механічні навантаження та конфігурації інструментів для розрізання рухомих полотен на машині для намотування різальної машини. Вибір оптимальної технології різання суворо залежить від модуля міцності матеріалу на розтяг, межі текучості, термічної чутливості, швидкості полотна та прийнятних допусків на деформацію краю.

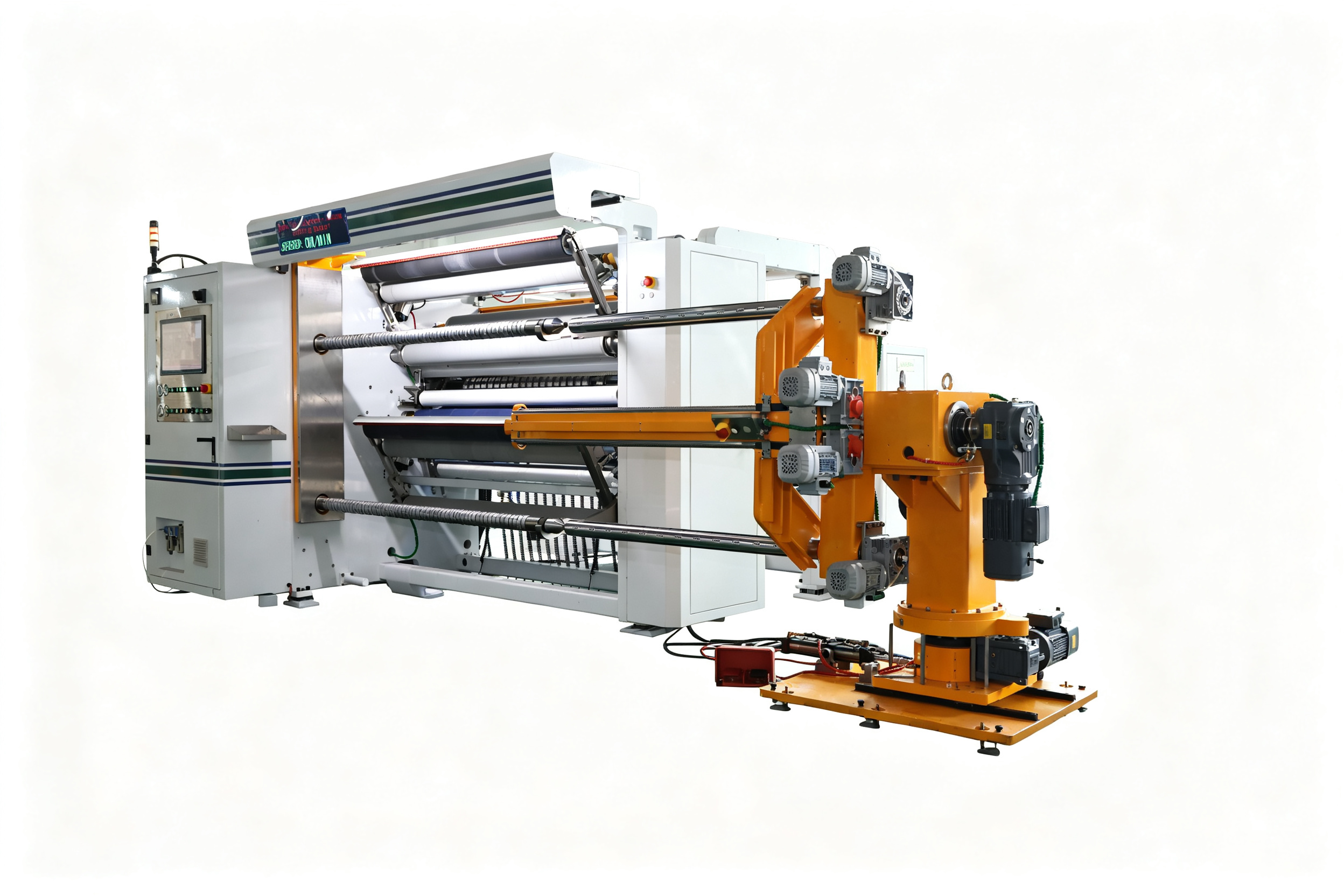

У галузях перетворення полотна процес розділення полотна є важливою механічною операцією, коли безперервні рулони широкоформатної підкладки розрізають на вужчі смуги, а потім перемотують на окремі ядра. Сучасна промислова машина для намотування різальних машин працює як прецизійна система, яка об’єднує розмотування, спрямування країв, геометрію різального леза, регулювання натягу та перемотування подвійним або одним валом. Вибір методу різання впливає не лише на профіль краю перероблених валків, але й на утворення пилу, швидкість зношування леза, стабільність полотна та ефективність переробки. Розуміння фундаментальної фізичної механіки кожного методу є необхідним для оптимізації надійності процесу для гнучких пакувальних плівок, алюмінієвої фольги, картону та технічних нетканих матеріалів.

Основні параметри перетворення диктують, що властивості матеріалу повинні точно узгоджуватися з кінематикою леза. Для тонких високоорієнтованих полімерних плівок, таких як біаксіально орієнтований поліпропілен (BOPP), поліетилентерефталат (PET) і литий поліетилен (CPE), тертя леза та проникнення гострого кінчика є першочерговими. І навпаки, багатошарові ламінати, що містять металеву фольгу або абразивні неорганічні наповнювачі, вимагають надійного розподілу зсувної сили, щоб запобігти відшаруванням країв і мікросколам на кінчику леза. Механічна реакція матеріалу під швидким локалізованим зсувним навантаженням визначає, чи відбудеться чистий злам, чи надмірна пластична деформація спричинить задирки, утворення губ або розтягнення краю. Інженерні рішення щодо конфігурації різально-перемотувального пристрою повинні збалансувати час робочого налаштування, довговічність леза, можливості динамічної швидкості та накладні витрати на технічне обслуговування.

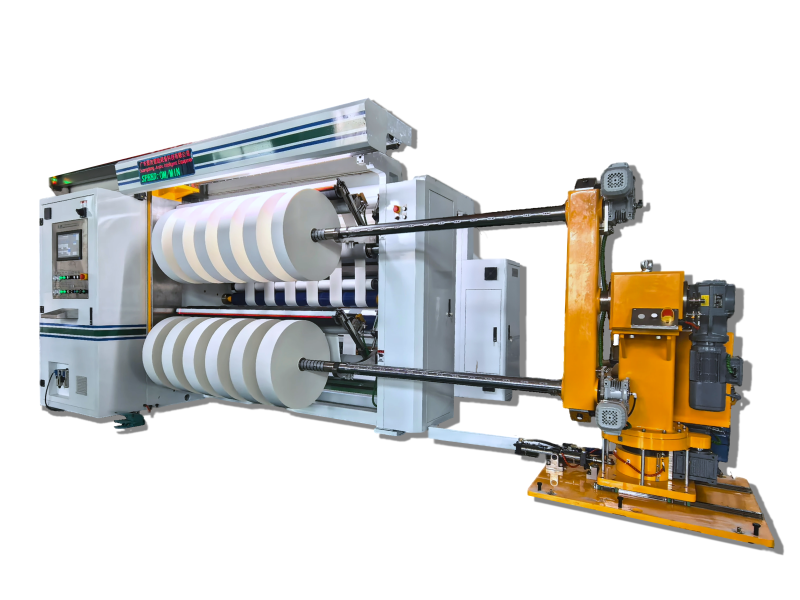

Крім того, сучасні автоматизовані лінії конвертації веб-сторінок вимагають високої узгодженості для різної ширини полотна та швидкості лінії до 500 метрів на хвилину або вище. Інтеграція сучасних конфігурацій перемотування з подвійним валом, оснащених диференціальними фрикційними валами, гарантує, що натяги окремих перемотаних валків залишаються рівномірними, незважаючи на незначні коливання ширини полотна. Для операцій обробки різноманітних пакувальних плівок, розгортання універсального гнучка машина для намотування прорізу з подвійним валом забезпечує швидкий перехід між режимами різання бритвою та зсувом, зберігаючи при цьому виняткову точність натягу полотна. Конструктивна жорсткість рами верстата, точність позиціонування ножа та здатність гасити вібрацію разом визначають максимальний поріг чистоти краю розрізу, який можна отримати під час безперервних виробничих циклів.

Принцип роботи та калібрування налаштувань: Переконайтеся, що всі кріплення ножів для різання проходять регулярне тестування динамічного балансу та перевірку вирівнювання. Мікророзбіжності між верхнім і нижнім стрижнями ножів у системах ножів створюють нерівномірні бічні сили тяги, прискорюючи деградацію краю леза та створюючи забруднення металевими частинками на рухомому полотні.

Механіка різання бритвою

Різання бритвою ґрунтується на фіксованому, нерухомому лезі бритви, яке проникає в рухоме полотно, щоб викликати локальне руйнування при розтягуванні та відокремлення за допомогою клина. Він працює у двох основних механічних конфігураціях — бритва в повітрі та бритва в канавці — пропонуючи недорогі інструменти та мінімальний час налаштування для застосування тонкої пластикової плівки на верстаті для намотування різальної машини.

Механіка різання бритвою полягає в тому, що заточена нерухома кромка леза проходить через рухому павутину. Коли підкладка просувається до краю бритви, напруга різко концентрується на кінчику леза. Коли локалізоване напруження перевищує межу міцності на розрив полімерної матриці, безперервне руйнування починається перед кінчиком леза. Таким чином, процес різання являє собою комбінацію різкого поширення тріщини та тертя ковзаючого клина вздовж граней леза. Оскільки лезо залишається нерухомим, тертя генерує локальну теплову енергію в точці контакту. У термочутливих плівках, таких як поліетилен низької щільності (LDPE) або неорієнтований поліпропілен, надмірне тепло від тертя може розплавити полімер уздовж обрізаного краю, утворюючи збільшений валик, відомий як кромка або зварні валики. Ця губа створює нерівномірне формування рулону під час перемотування, спричиняючи розтягнуті краї або спотворення відстеження полотна.

Щоб контролювати накопичення тепла та прогин полотна, перетворювачі використовують два різні режими геометрії: бритва в повітрі та бритва в канавці. У конфігураціях «бритва в повітрі» полотно рухається лише за допомогою опорних роликів, розташованих вище та нижче за течією, при цьому лезо бритви проникає в полотно у непідтримуваному проміжку. У той час як бритва в повітрі забезпечує максимальну гнучкість налаштування та мінімальний час простою, коливання полотна може спричинити коливання ширини розрізу та нерівності країв, якщо натяг полотна падає. У конфігураціях «бритва в канавці» лезо проникає в валик із пазами, на який намотується полотно. Загорнута опора усуває коливання полотна, утримує плівку рівно на поверхні рулону та створює значно чистіші краї прорізів із більшою консистенцією розмірів. Налаштування «бритва в канавці» є кращими під час використання легких плівок на вищих швидкостях перемотування різального пристрою, де залучення повітря може інакше дестабілізувати полотно.

Європейські переробні підприємства та високоточні пакувальні підприємства віддають перевагу складу матеріалу леза та технологіям покриття, щоб подовжити термін служби леза. Для промислових бритв використовуються керамічні покриття, підкладки з карбіду вольфраму або суцільні промислові сапфірові кромки. Леза з вуглецевої сталі з керамічним покриттям значно знижують коефіцієнти тертя, знижуючи виділення тепла та протидіючи зношуванню, спричиненому неорганічними добавками, такими як наповнювачі з діоксиду титану або кремнеземні антиблокувальні речовини. Конструктивні особливості машини, такі як осцилюючі тримачі лез бритви, поступово переміщують лезо по ширині полотна, поширюючи знос на ширший сегмент ріжучої кромки та подовжуючи термін служби леза до 300 відсотків. Включаючи вдосконалені функції позиціонування леза в надійну Високоефективне обладнання для намотування різальної машини скорочує час простою, пов’язаний із частою ручною індексацією леза, одночасно захищаючи чистоту плівки.

Поради щодо обслуговування та якості: перевіряйте краї лез бритви під оптичним збільшенням під час регулярних змін. Мікрощербини на кромці леза призводять до безперервного утворення павутини або волосся ангела. Розрізаючи прозорі оптичні плівки, установіть заплановану політику обертання леза на основі оброблених погонних метрів, а не чекайте візуальних дефектів краю рулону.

Принципи різання зсувом

Для різання зсувом використовується механічне різання, подібне до ножиць, за допомогою двох обертових круглих лез — верхнього ножа з приводом і приводу — нижнього ножа з приводом, які перекриваються під точним кутом перетину. Цей метод забезпечує найчистіший профіль країв і найменше виділення пилу для товстих плівок, цупкого паперу, багатошарового ламінату та металевої фольги на верстаті для різання.

Фізика зсувного різання спирається на безперервне обертальне напруження зсуву, яке прикладається до локалізованої точки різання, відомої як область затиску або перехресної області. Верхній круглий ніж, часто заточений зі скошеним краєм, стикається з плоским плечем або квадратним краєм нижнього жіночого кільця. Коли полотно проходить між цими двома круглими лезами, що перекриваються, напруга зсуву перевищує граничну міцність матеріалу на зсув, чистий зсув матеріалу без розриву або термічного плавлення. Різання зсувом створює мінімальне сміття на кромках, усуває утворення зварних швів і створює вертикальні краї рулону без задирок. Отже, різання зсувом є домінуючою технологією для товстих полімерних полотен (понад 100 мікрон), упаковки з алюмінієвої фольги, гнучкого картону та складних багатошарових бар’єрних ламінатів.

Досягнення ідеальної якості різання зсувом вимагає точного регулювання трьох основних геометричних змінних: горизонтальної бічної сили (навантаження леза), вертикального перекриття (глибина зачеплення) і кута нахилу (кут пальця). Горизонтальна бічна сила притискає бічну грань верхнього леза до нижнього плеча ножа. Якщо бокова сила недостатня, матеріал прослизає між лезами, створюючи складчасті або потерті краї; надмірна бічна сила спричиняє передчасний знос інструменту, сколювання кромки леза та перегрів фрикційного механізму. Вертикальне перекриття визначає, наскільки глибоко верхнє лезо перетинає площину нижнього ножа. Зазвичай встановлюється від 0,5 мм до 1,0 мм залежно від товщини матеріалу, правильне перекриття запобігає висуванню полотна, зберігаючи структурну стабільність леза. Кут нахилу — невелике обертальне зміщення, як правило, від 0,25° до 1,0° — гарантує, що контакт ножа відбувається виключно в одній точці попереду центру розрізу, запобігаючи тертю заднього леза об новий край щілини.

З інженерної точки зору, сучасні перетворювачі віддають перевагу автоматичним пневматичним верхнім тримачам ножів. Пневматичні тримачі дозволяють окремим блокам ножів точно регулювати бічний тиск за допомогою регульованих повітряних ліній, усуваючи ручну помилку оператора. Крім того, під час перетворення багатошарових структур, що містять алюмінієву фольгу та поліетилен, європейські переробники упаковки потребують жорстких опорних перемичок для усунення прогину на широкій ширині машини. Структурна стабільність, інтегрована в промислову Машина для перемотування двосторонньої різальної машини гарантує ідеальну паралельність верхніх і нижніх валів ножів навіть за високих швидкостей полотна та великих навантажень натягу полотна, гарантуючи постійні допуски на ширину полотна на всіх смугах щілин.

Поради щодо технічного обслуговування та експлуатації: часто очищайте канавки гільзи жіночого ножа, використовуючи неабразивні стирачі з розчинником, щоб запобігти накопиченню пилу. Накопичення залишків клею або паперового пилу на плечах жіночого ножа зміщує точку перетину леза вбік, змінюючи ефективне перекриття та руйнуючи прямокутність краю щілини.

Системи контролю натягу та профілі намотування

Системи контролю натягу регулюють сили розмотування та перемотування полотна за допомогою алгоритмів зворотного зв’язку із замкнутим циклом, динамічного гальмування, вимірювання навантаження датчика навантаження та диференціального тертя намотувальних валів на верстаті для різання. Точний профіль натягу полотна запобігає розтягуванню плівки, здавленню серцевини, переплетенню, дефектам спалаху зірки та телескопічним спотворенням у готових перемотаних рулонах.

Розрізання підкладки — це лише половина рівняння перетворення полотна; Для успішного намотування смуг прорізу в рулони високої щільності без дефектів потрібні складні механічні та електричні системи керування. Коли матеріал рухається від розмотувального стенду через секцію різання до валів перемотування, натяг полотна має підтримуватися строго в межах точних робочих вікон. Якщо натяг розмотування коливається, відстеження полотна зміщується вбік, викликаючи помилки ширини полотна на станції розрізання. Ролики тензодатчиків, встановлені до та після зони різання, безперервно вимірюють загальну силу полотна, подаючи сигнали в режимі реального часу на векторні двигуни змінного струму або пневматичні гальмівні системи. ПІД-регулятори із замкнутим циклом динамічно регулюють вихідний крутний момент, щоб підтримувати задане значення натягу з точністю до часток Ньютона на максимальних швидкостях розгону та уповільнення.

Перемотування тонких гнучких підкладок вводить складну фізику побудови серцевини. У міру збільшення діаметра перемотаного рулону його об’єм і вага експоненціально збільшуються, а кутова швидкість зменшується. Якщо постійний крутний момент прикладається до валу намотування під час нарощування валка, внутрішня радіальна напруга всередині зростаючого валу різко зростає. Таке накопичення внутрішньої напруги призводить до класичних дефектів обмотки: здавлювання серцевини, розкряжування внутрішнього шару, калібрувальних смуг або бокового витягування. Щоб запобігти цим несправностям, сучасні перетворювачі використовують конічні профілі натягу. Алгоритм конусного натягу систематично зменшує натяг полотна при перемотуванні в міру збільшення діаметра рулону, дотримуючись лінійних, параболічних або спеціально запрограмованих кривих спаду. Зменшення натягу на зовнішніх шарах пом’якшує внутрішні шари, зберігаючи рівномірну внутрішню твердість і плоскі поверхні валів.

Перехресний супорт або варіації товщини, властиві екструзії пластикової плівки, становлять ще одну серйозну проблему перемотування. Під час перетворення широких полотен на кілька різаних смуг на одному суцільному валу товщі смуги набирають діаметр рулону швидше, ніж тонкі смуги. Як наслідок, більш товсті смуги перенатягуються та розтягуються, тоді як тонші смуги слабшають, спадають або переплітаються з сусідніми рулонами. Найоптимальнішим рішенням, реалізованим на передових машинах, є вал перемотування диференціального тертя. У диференціальних валах використовуються незалежні фрикційні кільця, які ковзають по внутрішньому повітряному міхуру. Ковзаючись незалежно відповідно до вимог індивідуального крутного моменту рулону, кожен змотувальний сердечник отримує ідентичний контрольований крутний момент намотування, незважаючи на незначні відмінності в діаметрі полотна. Сучасні переробники покладаються на ці вдосконалені конструкції валів для обробки ультратонких бар’єрних плівок із повною впевненістю та нульовим браком від рулону до рулону.

Стратегія калібрування натягу: під час програмування натягу конуса для чутливих до натягу плівок, таких як тонкий поліетилен або розтягуваний нетканий матеріал, установіть початковий натяг (TNT: натяг, затискання, крутний момент) на основі межі еластичності основи. Виконайте перевірку твердості рулону по всьому діаметру, використовуючи електронний молоток Шмідта, щоб забезпечити плавні, монотонні криві спаду без раптових падінь.

Висновок

Оволодіння технікою промислового різання вимагає точного узгодження науки про матеріал підкладки, механіки ріжучого леза, динамічного керування полотном і складного регулювання натягу замкнутого циклу. Незалежно від того, чи використовується різання бритвою для надтонких плівок, різання ротаційними ножицями для щільного ламінату з картону чи різання різанням для чутливих до тиску нетканих матеріалів, відповідність правильного методу фізичного розділення механічним властивостям полотна є обов’язковою. Стабільність обладнання, прецизійне пневматичне керування, загартовані поверхні ковадла та передові технології диференціального тертя перемотування складають основу високошвидкісного бездефектного перетворення гнучких матеріалів на глобальних промислових ринках.
