W przypadku maszyny do cięcia wzdłużnego, kontrola naprężenia jest podstawową technologią. Niezależnie od tego, czy chodzi o cięcie papieru, folii czy folii aluminiowej, stabilność naprężenia bezpośrednio decyduje o płaskości gotowego produktu, precyzji cięcia i jakości nawijania.

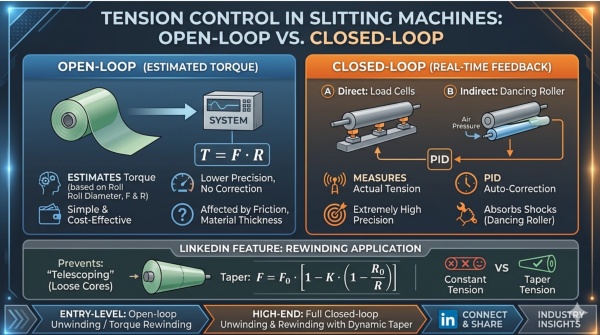

Sterowanie naprężeniem dzieli się przede wszystkim na dwa tryby: w pętli otwartej i w pętli zamkniętej. Ich podstawowa logika i scenariusze zastosowań znacznie się różnią.
1. Kontrola napięcia w pętli otwartej
Sterowanie w pętli otwartej nie monitoruje bezpośrednio rzeczywistej wartości napięcia. Zamiast tego „szacuje” i podaje wymagany moment obrotowy w oparciu o przewidywane i ustawione parametry.
Zasada działania:
System sterowania oblicza moment obrotowy (moment obrotowy) wymagany przez silnik napędowy (zwykle magnetyczny hamulec proszkowy lub serwomotor) w oparciu o bieżącą średnicy rolki , szerokość materiału i wartość docelowego naprężenia.
T to wyjściowy moment obrotowy,
F jest ustawionym napięciem, oraz
R to średnica rolki w czasie rzeczywistym.
Kluczowe wymaganie : musi mieć możliwość bardzo precyzyjnego obliczania średnicy (za pomocą enkoderów, czujników ultradźwiękowych lub konwersji prędkości liniowej).
Plusy : Prosta konstrukcja, niski koszt i brak konieczności stosowania drogich czujników naprężenia lub tańczących rolek.
Wady: Brak korekcji w czasie rzeczywistym. Jeśli grubość materiału jest nierówna, zmienia się tarcie mechaniczne lub zmieniają się czynniki środowiskowe, system nie jest w stanie wykryć rzeczywistego odchylenia naprężenia, co prowadzi do niższej precyzji.
2. Kontrola napięcia w pętli zamkniętej
Sterowanie w pętli zamkniętej monitoruje rzeczywistą wartość w czasie rzeczywistym za pomocą czujników i porównuje ją z wartością ustawioną, wykorzystując algorytm PID do automatycznej korekty sygnału wyjściowego.
A. Sprzężenie zwrotne czujnika naprężenia (bezpośrednia pętla zamknięta)
Proces: specjalistyczne czujniki wagowe (detektory naprężenia). Pod rolkami prowadzącymi instalowane są
B. Tańczący wałek / ramię wahadłowe (pośrednia pętla zamknięta)
Proces : Ciśnienie powietrza steruje wałkiem tańczącym, aby wywierał stałą siłę. Napięcie materiału równoważy się z tym ciśnieniem. Kiedy napięcie się zmienia, ramię się porusza; potencjometr wykrywa to przemieszczenie i przekazuje je z powrotem do systemu.
Charakterystyka : Tańczący wałek działa jak bufor i magazyn energii , pochłaniając wstrząsy podczas uruchamiania lub zatrzymywania awaryjnego, aby zapobiec pękaniu materiału.
3. Porównanie: pętla otwarta i pętla zamknięta
| Funkcja | Sterowanie w pętli otwartej | Sterowanie w pętli zamkniętej |
| Element wykrywający | Brak (lub tylko wykrywanie średnicy) | Ogniwa obciążnikowe lub tańczący wałek |
| Precyzja | Średnio-niski; wrażliwy na zakłócenia | Niezwykle wysoki; autokompensacja |
| Stabilność | Z natury stabilny; brak oscylacji | Wymaga strojenia PID, aby zapobiec polowaniu |
| Koszt sprzętu | Niski | Wysoki |
| Typowe scenariusze | Odwijanie, maszyny z niższej półki, spójne materiały | Krajarki wysokoobrotowe, przewijanie, ultracienkie materiały |
4. Dlaczego przewijanie często wykorzystuje „pętlę zamkniętą + kontrolę stożka”
Na etapie przewijania maszyny do cięcia wzdłużnego utrzymywanie ściśle stałego napięcia może spowodować, że warstwy wewnętrzne będą zbyt luźne lub warstwy zewnętrzne zmiażdżą rdzeń (efekt „teleskopowania” lub „kalafiora”).
Dlatego sterowanie w pętli zamkniętej jest zwykle łączone z algorytmem Tension Taper : wraz ze wzrostem średnicy rolki ustawione napięcie jest automatycznie i liniowo zmniejszane.
K jest współczynnikiem zbieżności i
R to aktualna średnica.
Streszczenie
Rozwiązanie podstawowe/ekonomiczne : Sterowanie w pętli otwartej z magnetycznym hamulcem proszkowym do odwijania; prosty tryb momentu obrotowego do przewijania.
Rozwiązanie high-end/high-speed : Pełna kontrola w pętli zamkniętej. Strona odwijająca wykorzystuje aktywny silnik z czujnikami, natomiast strona przewijająca wykorzystuje serwomotory ze sterowaniem w pętli zamkniętej i dynamiczną kompensacją stożka, aby zapewnić schludne krawędzie i naukowy rozkład naprężeń wewnętrznych.
