У конкурентному середовищі промислового виробництва та переробки матеріалів попит на високошвидкісне виробництво, точність і ефективність ніколи не був таким високим. Переробники постійно шукають способи мінімізувати час простою, зменшити відходи матеріалу та оптимізувати якість продукції, щоб випереджати вимоги ринку. Серед різноманітних технологій, доступних для обробки полотна, одна частина обладнання виділяється своєю здатністю трансформувати виробничі лінії великого обсягу: револьверна намотувальна машина.
Незалежно від того, чи працюєте ви з гнучкими плівками, папером, фольгою чи нетканими матеріалами, розуміння можливостей цих машин має важливе значення для операцій масштабування. Автоматизуючи перехід між готовими валками та новими сердечниками, це спеціалізоване обладнання усуває одне з найбільш значних вузьких місць у традиційних процесах переробки.

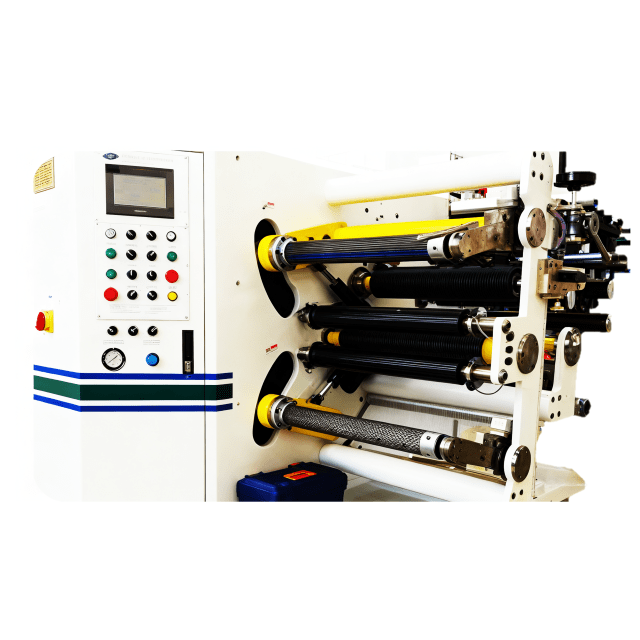

А Перемотувальний верстат із револьверною різальною машиною — це спеціалізована машина для переобладнання, розроблена для максимізації ефективності виробництва за допомогою поворотного револьверного механізму, який дозволяє безперервно різати та перемотувати, дозволяючи операторам вивантажувати готові рулони та завантажувати нові стрижні без зупинки машини.
У цій статті розглядаються механізми, переваги та застосування цих систем, надаючи ключові відомості, необхідні для оптимізації робочого процесу конвертації. Завдяки інтеграції вдосконаленої автоматизації та точного контролю ці машини служать стратегічним активом для компаній, які прагнуть збільшити пропускну здатність і підтримувати найвищу якість рулонів у динамічному промисловому середовищі.
Що таке баштовий різальний верстат?
Як працює турельна система?
Чому переробникам варто інвестувати в верстат для намотування різальних машин?
Які матеріали можна обробляти?
Галузі промисловості та застосування револьверної різальної машини
Вибір правого револьверного різального пристрою
Технічне обслуговування та усунення несправностей
Співпраця з експертом із машин для різання
Висновок
Намотувальний верстат із револьверною різальною машиною — це високопродуктивна машина для переробки, яка має багатошпиндельну індексуючу револьверну головку, що дозволяє виконувати безперервні процеси різання та перемотування шляхом автоматичного перемикання між готовими та порожніми валами перемотування.
Традиційні різально-перемотувальні верстати часто вимагають повної зупинки виробництва, щоб видалити готові рулони, наклеїти стрічку та встановити нові сердечники. Навпаки, конструкція вежі по суті функціонує як центр безперервної обробки. Завдяки використанню двох або більше валів перемотування, встановлених на обертовому покажчику, машина гарантує, що поки один набір валків завершується, другий уже підготовлений і готовий до початку, ефективно усуваючи традиційні цикли «зупинка та хід», які перешкоджають великосерійному виробництву.
Ці машини є основою сучасних установок, де швидкість і стабільність не підлягають обговоренню. Крім основного руху револьверної головки, вони інтегрують складні системи контролю натягу, вузли точних ножів і автоматизоване спрямування полотна, щоб гарантувати, що кожен готовий рулон точно відповідає специфікаціям ширини, діаметра та щільності, необхідних для подальших застосувань.
Виконуючи функцію безперервного виробничого вузла, ці машини дозволяють операторам зосередитися на забезпеченні якості та підготовці рулонів, а не на ручній обробці рулонів. Цей перехід від переривчастого до безперервного робочого процесу є ключовим фактором широкого впровадження різально-перемотувальних машин у світових виробничих секторах.
Система револьверної головки працює через синхронізовану послідовність подій: коли вал перемотування досягає цільового діаметра або довжини рулону, машина автоматично розрізає матеріал, переносить передню кромку на новий стрижень на індексованому валу та обертає револьверну головку, щоб поставити новий вал у положення намотування.
Процес починається з секції розмотування, яка подає основний рулон у зону різання. Коли матеріал нарізаний точними ножами на потрібну ширину, смуги рухаються до револьверної намотувача. Коли готові рулони досягають встановлених параметрів, запускається автоматизація машини. Високошвидкісний механізм поперечного різання розрізає полотно, а автоматизована стрічка або система заправки кріпить передній край матеріалу до нової серцевини, що очікує.
Потім револьверний механізм виконує швидке обертання, зазвичай на 180 градусів для двовальних систем. Це переносить свіже ядро безпосередньо в веб-шлях, гарантуючи, що машина продовжує працювати з мінімальним зниженням швидкості або без нього. Тим часом готовий рулон виноситься з робочої зони для зручності розвантаження та пакування. Цей плавний обмін є основою того, чому ці машини настільки ефективні.
Щоб зберегти точність під час цих переходів, вдосконалені машини використовують:
Двигуни з сервоприводом миттєво відповідають швидкості полотна.
Цифровий контроль натягу, щоб запобігти витягуванню або ослабленню обмотки.
Автоматизовані системи ведення полотна, які виправляють вирівнювання матеріалу в режимі реального часу.
Інтегровані системи ПЛК, які керують усією послідовністю індексів без втручання оператора.
Підприємствам-переробникам слід інвестувати в намотувальну машину з револьверною різальною машиною, оскільки вона значно збільшує пропускну здатність, знижує витрати на робочу силу завдяки автоматизації та забезпечує постійну якість продукції, забезпечуючи швидке повернення інвестицій для великих обсягів операцій.
Основною перевагою є значне скорочення часу простою машини. У традиційних системах кожна зміна рулону означає втрачений час виробництва; з турельною системою цей час простою практично виключається. Ця збільшена потужність дозволяє переробникам обробляти більше замовлень, дотримуватись більш стислих термінів доставки та досягати кращої загальної ефективності обладнання (OEE).
Крім того, рівень узгодженості, досягнутий автоматизованими системами, важко відтворити ручним операторам. Автоматичне позиціонування серцевини, керування натягом і налаштування ножа зменшують людську помилку, гарантуючи, що кожен готовий рулон буде ідентичним за твердістю, якістю краю та вирівнюванням. Цей рівень повторюваності має вирішальне значення для таких галузей, як пакування харчових продуктів або електроніка, де навіть незначні зміни можуть призвести до відмови від продукту.
Переваги можна підсумувати в наступній таблиці:
| Вигода | Вплив на виробництво |
| Безперервна робота | Усуває простої під час зміни рулонів, збільшуючи погодинну продуктивність. |
| Зменшення фізичної праці | Автоматизоване відрізання хвоста та тейпінг дозволяє операторам виконувати кілька завдань. |
| Незмінна якість | Натяг, керований ПЛК, забезпечує рівномірну щільність рулону та стабільні краї. |
| Матеріальна ефективність | Точне різання зменшує кількість брухту та втрати сировини. |
А Намотувальний верстат для різання з револьверною головкою є універсальним і здатним обробляти широкий спектр гнучких матеріалів, включаючи пластикові плівки, папір, алюмінієву фольгу, ламінати та неткані матеріали, за умови, що машина оснащена правильною конфігурацією різання та натягу.
Оскільки різні матеріали мають унікальні фізичні властивості, такі як еластичність, товщина та поверхнева чутливість, машину потрібно налаштувати відповідно. Наприклад, тонкі пластикові плівки вимагають делікатного контролю натягу, щоб запобігти розтягуванню, тоді як більш важкий промисловий папір або ламінат потребують надійних систем приводу для керування вагою та щільністю.
Метод різання також є критичним при роботі з різноманітними субстратами. Загальні методи включають:
Різка бритвою: ідеально підходить для тонких плівок і фольги, пропонуючи чисті краї для багатьох стандартних застосувань.
Розрізання зсувом: використовує верхні та нижні обертові леза, що забезпечує чудову точність різання товстіших матеріалів, таких як ламінат або крейдований папір.
Розрізання надрізів: часто використовується для щільного паперу або нетканих матеріалів, де матеріал притискається до загартованого ковадла.
Сучасні машини дозволяють швидко налаштовувати, дозволяючи підприємствам перемикатися між різними типами матеріалів або моделями щілин з мінімальним часом налаштування. Ця гнучкість життєво важлива для переробників, які обслуговують різні ринки з різними вимогами.
Такі галузі, як гнучка упаковка, виробництво клейкої стрічки, друк етикеток і спеціалізоване промислове переобладнання, значною мірою покладаються на перемотувальні верстати для обробки матеріалів для продуктів кінцевого використання, починаючи від упаковки для продуктових магазинів і закінчуючи високотехнологічними електронними компонентами.
У пакувальній промисловості , наприклад, машина використовується для розрізання широких майстер-рулонів плівки на вузькі рулони, які потім використовуються на машинах для формування, заповнення та запечатування для створення пакетів і пакетів. Ефективність тут має ключове значення, оскільки швидкість різальної машини безпосередньо впливає на швидкість усієї пакувальної лінії.
У секторі клеїв і стрічок точність має першорядне значення. Машина для намотування різальної стрічки повинна підтримувати ідеальне вирівнювання та натяг, щоб рулони стрічки розмотувалися плавно, без злипання та витягування. Турельна система тут особливо корисна, оскільки вона справляється з «липким» характером матеріалу під час зміни рулону, часто включає автоматичні системи закріплення стрічкою для закріплення кінця рулону.
Основні галузі включають:
Гнучка упаковка: конвертерна плівка для харчової, медичної та косметичної упаковки.
Клейка стрічка: стрічки для різання автомобілів, будівництва та канцелярських товарів.
Друк і етикетки: Підготовка вузьких рулонів для високошвидкісних принтерів етикеток.
Промислові неткані матеріали: обробка технічних тканин для засобів гігієни, фільтрації та автомобільної ізоляції.
Вибір правильного револьверно-різального намотувача вимагає ретельної оцінки ваших конкретних бізнес-потреб, включаючи типи матеріалів, бажану швидкість виробництва, ширину та діаметр ваших головних валків і рівень автоматизації, необхідний для досягнення ваших операційних цілей.
Перш ніж звертатися до виробника, чітко визначте свої технічні вимоги. Ви обробляєте великі обсяги стандартизованих рулонів чи вам потрібна дуже гнучка машина, яка може щодня перемикатися між різними продуктами? Від відповіді залежатиме конфігурація вашої підставки для розмотування, тип методу розрізання та необхідний рівень інтеграції програмного забезпечення.
Під час вибору враховуйте наступні важливі фактори:
Обсяг виробництва: для потужних об’єктів пріоритетом повинні бути повністю автоматизовані баштові системи з можливостями автоматичного завантаження та автоматичного розвантаження.
Чутливість до матеріалу: переконайтеся, що система контролю натягу машини (наприклад, танцювальні ролики або датчики навантаження) сумісна з чутливістю вашого матеріалу до натягу та поверхневого тиску.
Рівень автоматизації: такі функції, як автоматичне позиціонування ножа, цифрове зберігання рецептів і автоматичне веб-керування, значно скорочують час налаштування та помилки оператора.
Підтримка та надійність: виберіть виробника, який пропонує комплексне встановлення, навчання та довгострокову підтримку з обслуговування, щоб забезпечити максимальну продуктивність вашого обладнання.
Регулярне технічне обслуговування, включаючи очищення, змащування та планове калібрування систем натягу та вузлів ножів, є життєво важливим для забезпечення довговічності та надійної роботи вашої револьверної різально-різальної машини.
Створення графіка профілактичного обслуговування є найефективнішим способом уникнути дорогих незапланованих простоїв. Щоденні завдання повинні включати перевірку скупчення сміття в роликах і лезах, тоді як щотижневі та щомісячні перевірки повинні зосереджуватися на механічній цілісності індексатора револьверної головки, зношеності ножів для різання та чутливості датчиків і електронних елементів керування.
Загальні області усунення несправностей включають:
Нерівномірність натягу: часто викликана зношеними танцювальними роликами, несправними тензодатчиками або неправильним розташуванням напрямних.
Знос ножа: Тупі леза можуть спричинити нерівні краї та посилене тертя; замінити або заточити леза відповідно до графіка виробника.
Проблеми з індексацією револьверної головки: перевірте приводний двигун, ремені та датчики вирівнювання, якщо револьверна головка не повертається плавно або точно.
Помилки автоматизації: якщо функція автоматичного наклеювання або автоматичного обрізання не працює, переконайтеся, що датчики чисті та належним чином відкалібровані для виявлення шляху матеріалу.
Співпраця з досвідченим виробником машин для різання надає більше, ніж просто обладнання; це дає вам доступ до спеціального проектування, навчання операторів і технічного досвіду, які можуть значно оптимізувати ваші виробничі процеси.
Поважний партнер витратить час, щоб зрозуміти ваші унікальні бізнес-проблеми, від матеріалів, які ви обробляєте, до ваших конкретних обмежень. Вони можуть запропонувати індивідуальні рішення, такі як індивідуальні розмотувальні стенди для застосувань із низькою напругою або спеціальні системи обв’язування стрічками для зварювання рулонів, які не можуть запропонувати стандартне обладнання.
Шукайте партнера, який пропонує:
Розробка на замовлення: адаптація конструкцій машин відповідно до ваших конкретних вимог щодо ширини, швидкості та матеріалів.
Технічна підтримка: віддалена діагностика та оперативне обслуговування на місцях для швидкого вирішення технічних проблем.
Комплексне навчання: допомога вашій команді освоїти інтерфейс машини, протоколи обслуговування та функції безпеки.
Довгострокова надійність: використання високоякісних компонентів, які забезпечують довговічність під час важкого використання.
Намотувальна машина для різання револьверної головки - це більше, ніж просто частина обладнання для переробки; це стратегічна інвестиція в ефективність і якість продукції. Автоматизуючи критичний процес зміни валків, ці машини дозволяють виробникам досягти рівнів пропускної здатності та узгодженості, які неможливі за допомогою традиційних технологій.
Як ми дослідили, поєднання безперервної роботи, точного керування натягом і розширеної автоматизації робить ці системи ідеальними для середовищ великого обсягу в секторах упаковки, клеїв і промислового перероблення. Ретельно обираючи правильну машину для ваших конкретних вимог до матеріалів і виробництва, а також дотримуючись суворого графіку технічного обслуговування, ви можете гарантувати, що ваша діяльність залишатиметься продуктивною, конкурентоспроможною та прибутковою протягом багатьох років. Незалежно від того, чи плануєте ви збільшити виробництво, чи прагнете покращити якість готових рулонів, використання технології перемотувальних верстатів із револьверною різальною машиною є визначальним кроком до досягнення досконалості в галузі обробки.
